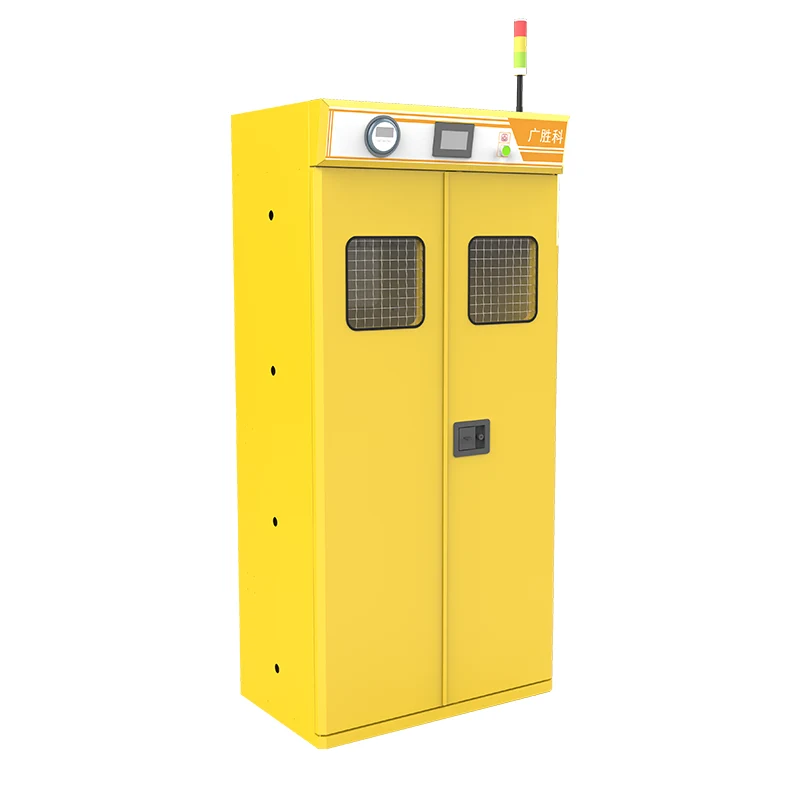

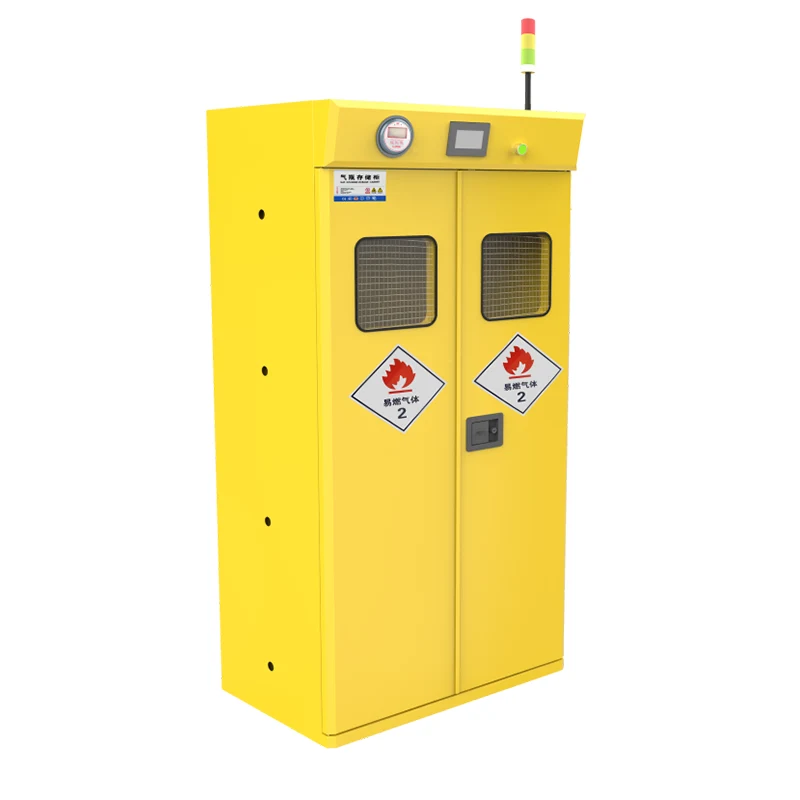

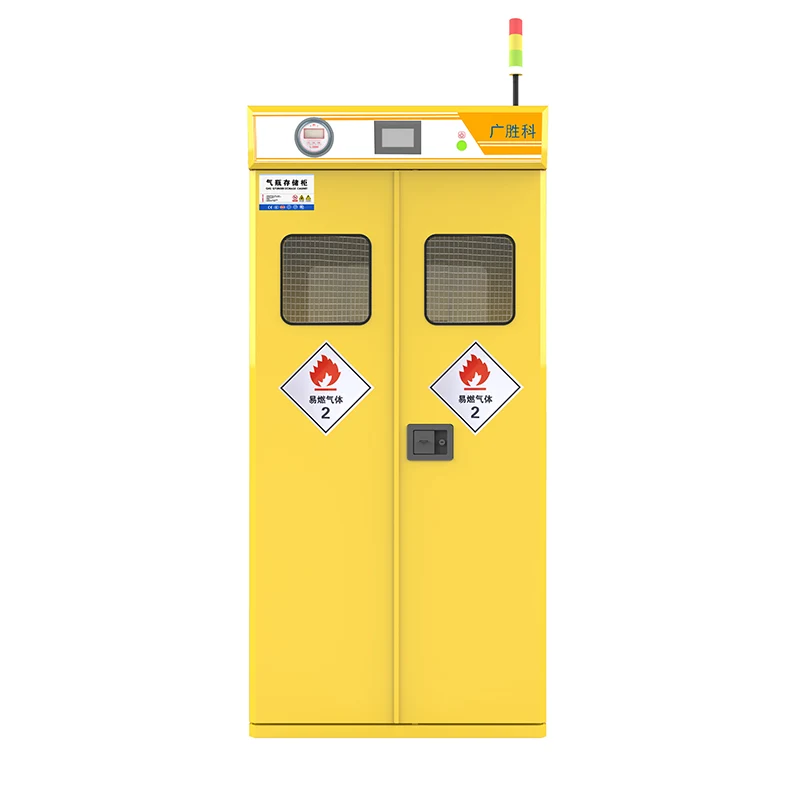

Comh-Aireachta Stórála Sorcóir Gáis Cruthúnas Cruthúnas Dúbailte Chliste

Is réiteach stórála sábháilte é an comh-aireachta stórála sorcóir gáis pléascadh atá deartha le haghaidh gáis inadhainte agus pléascacha contúirteacha éagsúla, lena n-áirítear meatán, aicéitiléine, hidrigin, ocsaigine agus gáis támha. Tá sé feistithe le feidhm aláraim, a chinntíonn sábháilteacht ard, iontaofacht, agus cáilíocht.

1. Comhlacht Comh-Aireachta

Tógtar an comh-aireachta le plátaí cruach fuar-rollta dúbailte ciseal dúbailte, gach ceann acu le tiús ≥1.5mm. Tar éis cóireálacha picilte agus fosfatála a dhéanamh, déantar an dromchla a spraeáil go leictreastatach le roisín eapocsa, ag soláthar friotaíocht den scoth d'aigéid, alcailí agus meirge. Tá struchtúr 1.5mm tiubh ag an bpainéal doras seachtrach, agus tá an t-idirchiseal líonta le hábhar neamhdhíobhálach don snáithín ceirmeach.

2. Painéal Doras

Tá an painéal dorais feistithe le insí inscortha agus fuinneog féachana gloine trédhearcach pléascadh ar an tosaigh, rud a ligeann d'úsáideoirí stádas úsáide na sorcóirí gáis taobh istigh den chomh-aireachta a urramú.

3. Fuinneog Amharc

Tá an fhuinneog féachana déanta as gloine tempered, le dearadh uathúil agus úrscéal.

4. PASS Poll

Tá poll PASS ar thaobh na comh-aireachta chun cúrsaíocht gáis ceart a chinntiú taobh istigh.

5. Gléas Sochorraithe Sochorraithe

Is féidir leis an bhfeiste socraithe sochorraithe freastal ar stóráil sorcóirí gáis le airde agus trastomhais éagsúla. Úsáideann sé meicníocht seasta de chineál slabhra cruach dhosmálta 304 chun cosc ​​a chur ar na sorcóirí gáis a bheith ag titim amach.

6. Pedal Meicniúla

Is pláta rampa meicniúil é an pedal. Tá pedal cabhraithe cruach dhosmálta inchoigeartaithe ag bun an chomh-aireachta, rud a éascaíonn luchtú agus díluchtú sorcóirí gáis go héasca.

7. Gléas Glasáil

Úsáidtear glas nascála trí phointe chun slándáil fheabhsaithe a sholáthar.

8. Gléas Aláraim

Glactar le córas aláraim inchloiste agus amhairc, le fuaim ard ach gan greannú.

9. Córas Uathoibríoch Sceite (Roghnach)

10. Comhla sceite Gáis

Tá dearadh struchtúr comhla dúbailte ag an gcomhla sceite gáis. Cuirfidh sé aláraim agus stopfaidh sé síos go huathoibríoch nuair nach leor an brú gáis.

11. Tomhsaire Brú Diúltach

Is féidir an brú diúltach taobh istigh den chomh-aireachta a shocrú de réir an chineáil gáis. Ligeann sé d'úsáideoirí monatóireacht a dhéanamh ar an mbrú diúltach taobh istigh den chomh-aireachta. Nuair a bhraitheann an braiteoir taobh istigh den chomh-aireachta sceitheadh ​​gáis agus go ngníomhóidh sé an t-aláram, tosóidh an lucht leanúna barr go huathoibríoch, ag díbirt an gháis lasmuigh tríd an bpíopa sceite chun sábháilteacht an limistéir oibre a chosaint.

12. Córas Rialaithe

Tá 40 paraiméadair gáis a úsáidtear go coitianta réamh-leabaithe ag an gcóras rialaithe le haghaidh roghnúcháin.

13. Gléas Dúnadh Doras Uathoibríoch

Nuair a shroicheann an teocht lasmuigh den chomh-aireachta 70 ° C, leáfaidh gléas glasála an dorais comh-aireachta sorcóra gáis go huathoibríoch, agus dúnfaidh an doras go huathoibríoch, rud a choscann an tine ó scaipeadh taobh istigh.

14. Monatóireacht ar Bhrú

Taispeántar an brú diúltach taobh istigh den chomh-aireachta sorcóra gáis i bhfíor-am. Nuair a bhíonn an brú níos ísle ná an luach socraithe, cuirfear an lucht leanúna i ngníomh go huathoibríoch. Is féidir leis an mbrú diúltach uasta taobh istigh den sorcóir 60 Pascals a bhaint amach.

15. Gléas Aistrithe Uathoibríoch

Nuair nach leor an brú gáis i sorcóir amháin, aistreoidh sé go huathoibríoch go dtí an limistéar iomlán sorcóra. Nuair nach leor an brú gáis sa dá sorcóir, dúnfaidh an príomh-chomhla go huathoibríoch.

16. Córas Aistrithe Gáis Leath-Uathoibríoch Cruach Dhosmálta

Tá an córas seo oiriúnach do C₂H₂, CO₂, AR, N₂, HE, O₂, agus AIR. Is é 20MPa an brú ionchuir uasta, agus raonta an brú aschuir ó 0 go 1.6MPa. Feidhmíonn sé ar mhodh fuireachais 1-úsáid-1 agus tá sé feistithe le 4 chomhlaí diaphragm (2 chomhla ar-uaire agus 2 chomhla purge), lena n-áirítear comhla faoisimh brú. Tá na comhéadain inlet agus asraon 1/4” NPT (F).

17. Comhla Solenoid Cruthúnas-Pléasc

18. Aláram Ísealbhrú Taispeána Digiteach (RY-PLB)

Is féidir leis monatóireacht a dhéanamh ar 1 - 4 cainéal, le taispeáint criostail leachtach, aláram inchloiste agus amhairc, agus taispeáint dhigiteach.

19. Braiteoir Brú Cruach Dhosmálta

Raon: 0 - 20MPa; Aschur: 4 - 20mA; Cruinneas: 0.5%FS; Snáithe suiteála: 1/4NPT

Réamhchúraimí agus Cothabháil

Stóráil sorcóirí gáis ina bhfuil an cineál céanna gáis sa chomh-aireachta céanna. Ná measc cineálacha éagsúla gáis.

Nuair a shuiteáil an comh-aireachta sorcóra gáis, cuir é i gcoinne balla agus cinntigh go bhfuil sé leibhéal.

Tástáil an t-aláram uair sa tseachtain. De ghnáth, bain úsáid as éadroime neamh-adhaint chun gás a scaoileadh in aice leis an iontógáil aer ar feadh cúpla soicind. Má fhreagraíonn an t-aláram le foláireamh inchloiste agus amhairc, tá sé ag feidhmiú i gceart. Seachas sin, déan iniúchadh gairmiúil agus deisigh é. (Nóta: Le linn na tástála, ná déan cuid mhór de ghás ard-tiúchana a spraeáil go díreach ar bhraiteoir inmheánach an aláram, mar go bhféadfadh sé seo damáiste a dhéanamh don braiteoir.)

Coinnigh an taobh istigh den chomh-aireachta glan agus bain go rialta deannaigh nó smionagar eile ó iontógáil aer an braiteora.

Nóta: Nuair a stóráiltear sorcóirí gáis sa chomh-aireachta, níor cheart go mbeadh aon saincheisteanna ann faoi ghnáththosca neamh-spreagtha ag an duine. Chun aláraim mall nó neamhfhreagracha a chosc mar gheall ar thréimhsí fada neamhghníomhaíochta, is féidir leis an bhfoireann tástálacha aláraim a dhéanamh ag baint úsáide as deataigh agus gás chun gnáthoibriú an táirge a chinntiú. Go ginearálta moltar féintástáil uair amháin gach dhá mhí.

Paraiméadar (Sonraíocht)

Gné agus Feidhm

Seasann an comh-aireachta sorcóir gáis pléascadh-cruthúnas Chliste amach lena chóras cosanta sábháilteachta cliste chun cinn. Tá sé feistithe le raon de tóireadóirí monatóireachta ard-chruinneas, lena n-áirítear tóireadóirí monatóireachta tiúchan gáis, tóireadóirí monatóireachta brú, etc., ar féidir leo monatóireacht chruinn a dhéanamh ar stádas gáis taobh istigh den chomh-aireachta i bhfíor-am. Nuair a aimsítear sceitheadh ​​gáis, scaoilfidh sé láithreach aláraim ard-decibel inchloiste agus amhairc agus seolfaidh sé teachtaireachtaí aláraim chuig gléasanna soghluaiste an phearsanra ábhartha chun a chinntiú gur féidir an chontúirt a bhrath láithreach. Nuair a athraíonn an brú gáis taobh istigh den chomh-aireachta go neamhghnách, imoibreoidh an córas rialaithe Chliste go tapa agus go huathoibríoch gearrfaidh sé an soláthar gáis chun timpistí sábháilteachta de bharr fadhbanna brú a chosc agus an chontúirt a nip sa bud.

Sa cheardlann déantúsaíochta sliseanna leictreonacha, úsáidtear gáis speisialta cosúil le silane agus fosfín, atá inadhainte, pléascach agus a bhfuil ceanglais an-ard acu maidir le brú agus íonacht gáis, sa phróiseas táirgthe. Is féidir leis an gcomh-aireachta sorcóir gáis pléascadh-cruthúnas cliste monatóireacht a dhéanamh ar stádas na ngás seo i bhfíor-am. Nuair a bhíonn sceitheadh ​​nó brú neamhghnácha ann, déanfaidh sé an soláthar gáis a aláraim agus a ghearradh amach go tapa chun sábháilteacht táirgthe na ceardlainne agus cáilíocht an táirge a chinntiú. I saotharlanna ceimiceacha institiúidí taighde eolaíochta ar scála mór, tá ilgháis turgnamhacha le chéile, agus tá an timpeallacht úsáide agus stórála gáis casta. Is féidir le feidhmeanna cliste monatóireachta agus cosanta an chomh-aireachta sorcóir gáis cliste pléascadh déileáil go héifeachtach le cásanna casta, timpeallacht thurgnamhach sábháilte agus iontaofa a chruthú do thaighdeoirí eolaíocha, agus cabhrú le tionscadail taighde eolaíochta dul ar aghaidh go réidh.

Sonraí
